Alimentare il tester parziale di /hipot dell'apparecchiatura di collaudo di scarico di frequenza

Il tester parziale di /hipot dell'apparecchiatura di collaudo di scarico di frequenza di potere pricipalmente è Usato per il livello dell'isolamento di tensione di frequenza di prova di vari materiali di isolamento, di struttura dell'isolamento e di prodotti elettrici, anche come alimentazione elettrica parziale di prova di frequenza di scarico per l'oggetto di prova quali il trasformatore, l'induttore reciproco ed i limitatori di tensione. Esso ampiamente usato nella fabbricazione, nei reparti di funzionamento di potere, negli istituti di ricerca ed in università Elettrici

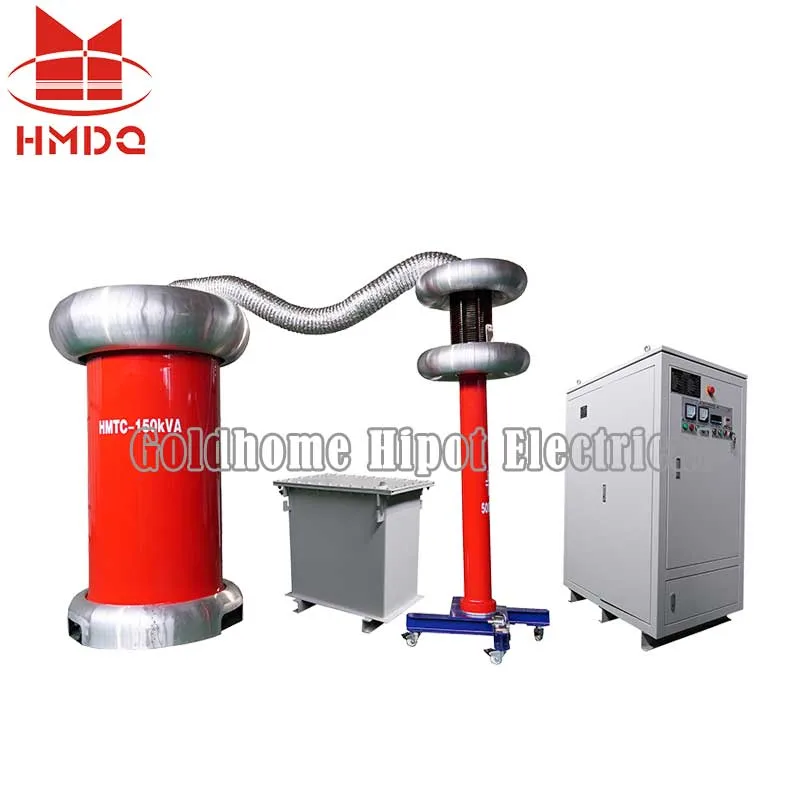

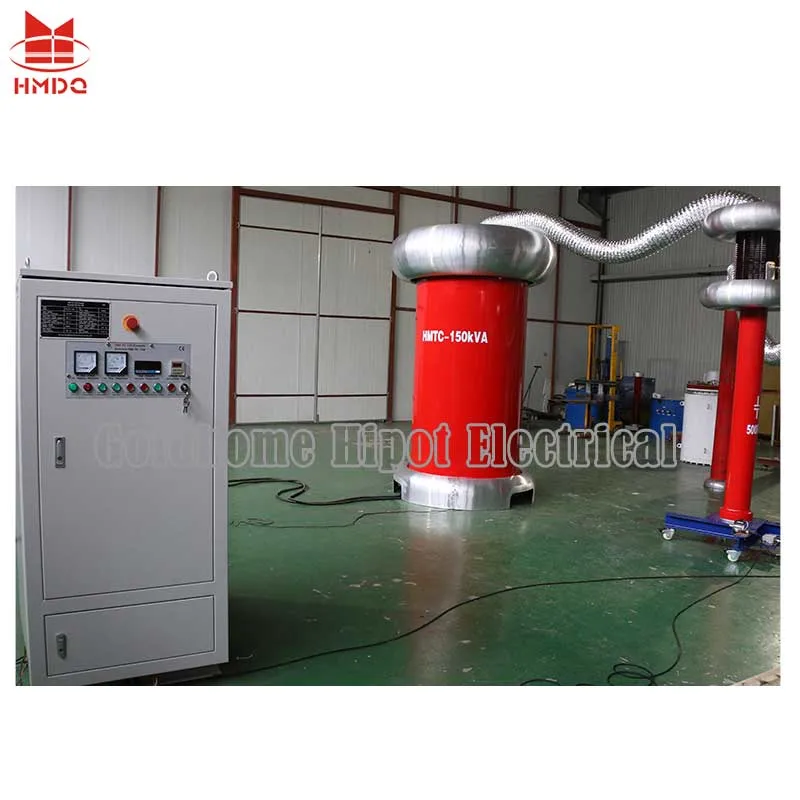

Composizione parziale in Equipemtn di prova di scarico di frequenza di potere della strumentazione di prova di alta tensione di HM-YDQW
trasformatore 1. Testing
divisore 2. Voltage (simultaneamente come condensatore di accoppiamento)
3. Current che limita i resistori
filtro da isolamento 4. Power
5. Console
stabilizzatore di tensione 6. Limb (sezione comandi incorporata)

Funzione della sezione comandi
La sezione comandi è Dotata della funzione di protezione di sovracorrente, funzione superiore ed a voltaggio inferiore, registrazione di tempo di withstand di tensione, funzione di protezione, collegamento emergency del tasto, del campanello di allarme e del portello
La sezione comandi è Fornita di voltmetro di misurazione del divisore di tensione di capacità (digitale
three-and-a-half), amperometro di bobina primaria del trasformatore e voltmetro
La sezione comandi è Dotata della protezione superiore ed a voltaggio inferiore del regolatore
Il potere della sezione comandi è Potere di monofase; Tempo di esercizio: Stessi del trasformatore di prova

Tester parziale di /Hipot dell'apparecchiatura di collaudo di scarico di frequenza di potere
Parametro principale:


Fase: Monofase
Frequenza: 50Hz
Capienza Rated: 150kVA
Tensione in ingresso: 0.4kV
Corrente di input: 375A
Tensione dell'uscita: 0~280kV
Corrente d'uscita:   0.53A
Fattore di deviazione di forma d'onda: ≤ 3%
Rapporto di tensione di bobina di misura: 1000: 1
Isolamento livellato:   Terminale dell'input di bassa tensione al livello di withstand di tensione di frequenza di potere al suolo 5kV/1min
Perdita dielettrica: < 0.3%
Disturbo: ≤ 60dB
Scarico parziale: 0-250kV, lo scarico parziale è ≤ 1-3PC; 0-280kV, lo scarico parziale è ≤ 3-5pc
Tempo di esercizio:   Sotto tensione rated e corrente, la temperatura dell'ambiente del modulo di inizio, può Eseguire 30min.
sotto 2/3 ha valutato la tensione ed il funzionamento corrente e continuo
Singola impedenza del trasformatore della prova:     3%-12%
Fattore di deviazione di forma d'onda:   < 3%

Nota: Inquriy tutto il parametro di intera strumentazione di prova, se li mette in contatto con prego


Alimentare il tester parziale di /hipot dell'apparecchiatura di collaudo di scarico di frequenza
Secondo la struttura, l'unità Può Essere divisa in tipo quattro:   Tipo delle coperture del ferro di monofase,
tipo di serie delle coperture del ferro di monofase, tipo d'isolamento del clinger di monofase e tipo d'isolamento di serie del clinger di monofase.   Il tipo delle coperture del ferro di monofase solitamente è Adatto ad occasioni dove la capienza di tensione è Bassa e facile da trasportare, o la strumentazione è Fissa e la sua capienza di tensione è Alta ma con il requisito basso di scarico parziale.   Il tipo d'isolamento del clinger di monofase è Solitamente adatto ad occasioni dove il requisito di scarico parziale è Alto, ma a bassa tensione e riparato  Il tipo d'isolamento di serie del clinger di monofase pricipalmente è Usato affinchè Le occasioni dove il requisito di scarico parziale è Alto e la capacità Ad alta tensione e grande e facile trasporti. Tutti superiore a tipo quattro possono essere selezionati dalle esigenze degli utenti
